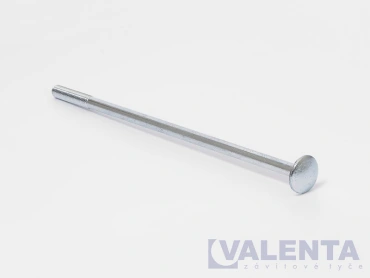

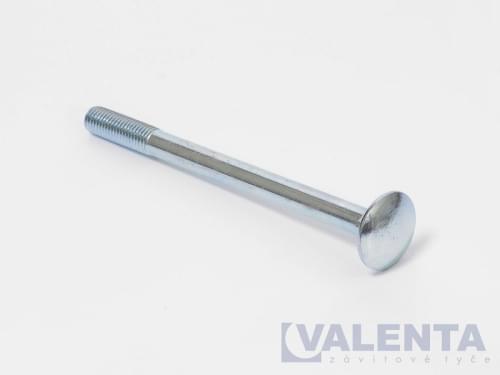

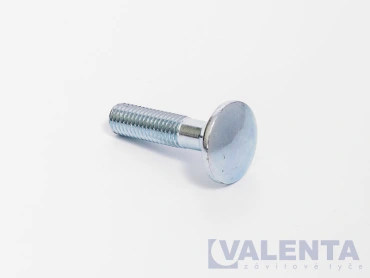

Vratové šrouby, DIN 603

Šrouby s metrickým závitem. Pod nízkou zaoblenou hlavou je čtyřhran sloužící k zamezení protáčení šroubu při dotahování. Vratové šrouby se často používají do konstrukcí vrat a dřevěných dveří, ale také do dřevěných lavic a židlí.
Materiál
pevnost 4.8
Povrchová úprava
Galvanicky pozinkováno
Dokumenty k produktu
Zobrazit dokumenty
Vratové šrouby, DIN 603
Vratové šrouby, DIN 603

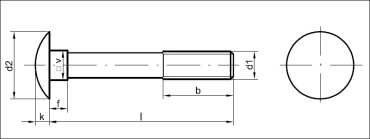

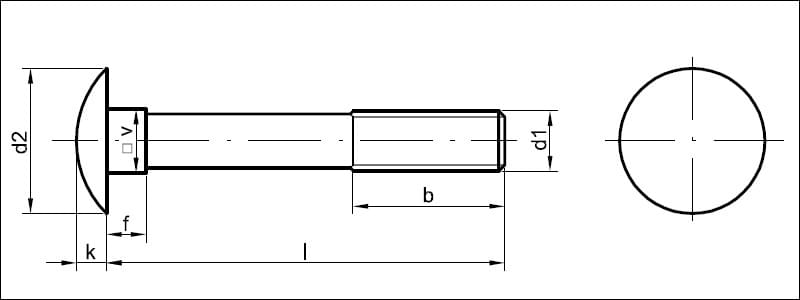

Výkres:
Vratové šrouby, DIN 603 výkres
Kód položky
Průměr
Délka (mm)
Rozměr (b) (mm)
Rozměry (f/k) (mm)
Rozměry (d2/v) (mm)
Balení
Hmotnost
43105020
M5
20
14 - 16
4,1 / 3
13,55 / 5,48
5 Cks
450 g / Cks
43105025
M5
25
16 - 20
4,1 / 3
13,55 / 5,48
6 Cks
510 g / Cks
43105030
M5
30
16 - 20
4,1 / 3
13,55 / 5,48
5 Cks
590 g / Cks
43105035
M5
35
16 - 20
4,1 / 3
13,55 / 5,48
5 Cks
670 g / Cks
43105040
M5
40
16 - 20
4,1 / 3
13,55 / 5,48
5 Cks
750 g / Cks
43105045
M5
45
16 - 20
4,1 / 3
13,55 / 5,48
5 Cks
830 g / Cks
43105050
M5
50
16 - 20
4,1 / 3
13,55 / 5,48
5 Cks
900 g / Cks
43105060
M5
60
16 - 20
4,1 / 3
13,55 / 5,48
2 Cks
1060 g / Cks
43105070
M5
70
16 - 20
4,1 / 3
13,55 / 5,48
2 Cks
1220 g / Cks
43105080
M5
80
16 - 20
4,1 / 3
13,55 / 5,48
2 Cks
1380 g / Cks
43106012
M6
12
6 - 8
4,6 / 4
16,55 / 6,48
5 Cks
650 g / Cks
43106016
M6
16
10 - 12
4,6 / 4
16,55 / 6,48
5 Cks
691 g / Cks
43106020
M6
20
14 - 16
4,6 / 4
16,55 / 6,48
6 Cks
762 g / Cks
43106025
M6
25
17 - 20
4,6 / 4
16,55 / 6,48
5 Cks
850 g / Cks
43106030
M6
30
18 - 23
4,6 / 4
16,55 / 6,48
5 Cks
960 g / Cks
43106035
M6
35
18 - 23
4,6 / 4
16,55 / 6,48
5 Cks
1070 g / Cks
43106040
M6
40
18 - 23
4,6 / 4
16,55 / 6,48
2 Cks
1110 g / Cks
43106045
M6
45
18 - 23
4,6 / 4
16,55 / 6,48
2 Cks
1190 g / Cks
43106050
M6
50
18 - 23
4,6 / 4
16,55 / 6,48
2 Cks
1280 g / Cks
43106055
M6
55
18 - 23
4,6 / 4
16,55 / 6,48
2 Cks
1350 g / Cks
43106060
M6
60
18 - 23
4,6 / 4
16,55 / 6,48
2 Cks
1450 g / Cks
43106065
M6
65
18 - 23
4,6 / 4
16,55 / 6,48
2 Cks
1500 g / Cks
43106070
M6
70
18 - 23
4,6 / 4
16,55 / 6,48
2 Cks
1620 g / Cks
43106075
M6
75
18 - 23
4,6 / 4
16,55 / 6,48
2 Cks
1690 g / Cks
43106080
M6
80
18 - 23
4,6 / 4
16,55 / 6,48
2 Cks
1790 g / Cks
43106090
M6
90
18 - 23
4,6 / 4
16,55 / 6,48
1,5 Cks
1952 g / Cks
43106100
M6
100
18 - 23
4,6 / 4
16,55 / 6,48
2 Cks
2100 g / Cks
43106110
M6
110
18 - 23
4,6 / 4
16,55 / 6,48
1 Cks
2290 g / Cks
43106120
M6
120
18 - 23
4,6 / 4
16,55 / 6,48
1 Cks
2502 g / Cks
43106130
M6
130
24 - 29
4,6 / 4
16,55 / 6,48
1 Cks
2670 g / Cks
43106140
M6
140
24 - 29
4,6 / 4
16,55 / 6,48
1 Cks
2850 g / Cks
43108016
M8
16
8 - 10
5,6 / 5
20,65 / 8,58
2 Cks
1350 g / Cks
43108020
M8
20
11 - 14
5,6 / 5
20,65 / 8,58
2 Cks
1450 g / Cks
43108025
M8
25
16 - 19
5,6 / 5
20,65 / 8,58
2 Cks
1580 g / Cks
43108030
M8
30
21 - 24
5,6 / 5
20,65 / 8,58
2 Cks
1760 g / Cks
43108035
M8
35
22,0 - 28,25
5,6 / 5
20,65 / 8,58
2 Cks
1900 g / Cks
43108040
M8
40
22,0 - 28,25
5,6 / 5
20,65 / 8,58
2 Cks
2050 g / Cks
43108045
M8
45
22,0 - 28,25
5,6 / 5
20,65 / 8,58
1,5 Cks
2250 g / Cks
43108050
M8
50
22,0 - 28,25
5,6 / 5
20,65 / 8,58
2 Cks
2350 g / Cks
43108055
M8
55
22,0 - 28,25
5,6 / 5
20,65 / 8,58
1 Cks
2496 g / Cks
43108060
M8
60
22,0 - 28,25
5,6 / 5
20,65 / 8,58
1 Cks
2700 g / Cks
43108065
M8
65
22,0 - 28,25
5,6 / 5
20,65 / 8,58
2 Cks
2820 g / Cks
43108070
M8
70
22,0 - 28,25
5,6 / 5
20,65 / 8,58
1 Cks
2930 g / Cks
43108075
M8
75
22,0 - 28,25
5,6 / 5
20,65 / 8,58
1 Cks
3120 g / Cks
43108080
M8
80
22,0 - 28,25
5,6 / 5
20,65 / 8,58
1 Cks
3240 g / Cks
43108090
M8
90
22,0 - 28,25
5,6 / 5
20,65 / 8,58
1 Cks
3540 g / Cks
43108100
M8
100
22,0 - 28,25
5,6 / 5
20,65 / 8,58
1 Cks
3860 g / Cks
43108110
M8
110
22,0 - 28,25
5,6 / 5
20,65 / 8,58
0,5 Cks
4186 g / Cks
43108120
M8
120
22,0 - 28,25
5,6 / 5
20,65 / 8,58
0,5 Cks
4470 g / Cks
43108130
M8
130
28,0 - 34,25
5,6 / 5
20,65 / 8,58
0,5 Cks
4780 g / Cks
43108140
M8
140
28,0 - 34,25
5,6 / 5
20,65 / 8,58
0,5 Cks
5120 g / Cks
43108150
M8
150
28,0 - 34,25
5,6 / 5
20,65 / 8,58
0,5 Cks
5360 g / Cks
43108160
M8
160
28,0 - 34,25
5,6 / 5
20,65 / 8,58
0,5 Cks
5560 g / Cks
43108180
M8
180
28,0 - 34,25
5,6 / 5
20,65 / 8,58
0,5 Cks
6100 g / Cks
43108200
M8
200
28,0 - 34,25
5,6 / 5
20,65 / 8,58
0,5 Cks
6720 g / Cks
43108220
M8
220
41,0 - 47,25
5,6 / 5
20,65 / 8,58
0,5 Cks
7450 g / Cks
43108240
M8
240
41,0 - 47,25
5,6 / 5
20,65 / 8,58
0,5 Cks
8030 g / Cks
43108260
M8
260
41,0 - 47,25
5,6 / 5
20,65 / 8,58
0,5 Cks
8640 g / Cks
43110025
M10
25
17 - 20
6,6 / 5
24,65 / 10,58
1 Cks
2650 g / Cks
43110030
M10
30
18 - 23
6,6 / 5
24,65 / 10,58
1 Cks
2770 g / Cks
43110035
M10
35
18 - 23
6,6 / 5
24,65 / 10,58
1 Cks
3020 g / Cks
43110040
M10
40
18 - 23
6,6 / 5
24,65 / 10,58
1 Cks
3270 g / Cks
43110045
M10
45
26,0 - 33,5
6,6 / 5
24,65 / 10,58
1 Cks
3580 g / Cks
43110050
M10
50
26,0 - 33,5
6,6 / 5
24,65 / 10,58
1 Cks
3760 g / Cks
43110055
M10
55
26,0 - 33,5
6,6 / 5
24,65 / 10,58
1 Cks
4200 g / Cks
43110060
M10
60
26,0 - 33,5
6,6 / 5
24,65 / 10,58
1 Cks
4330 g / Cks
43110070
M10
70
26,0 - 33,5
6,6 / 5
24,65 / 10,58
0,5 Cks
4790 g / Cks
43110080
M10
80
26,0 - 33,5
6,6 / 5
24,65 / 10,58
0,5 Cks
5190 g / Cks
43110090
M10
90
26,0 - 33,5
6,6 / 5
24,65 / 10,58
0,5 Cks
5810 g / Cks
43110100
M10
100
26,0 - 33,5
6,6 / 5
24,65 / 10,58
0,5 Cks
6220 g / Cks
43110110
M10
110
26,0 - 33,5
6,6 / 5
24,65 / 10,58
0,5 Cks
6710 g / Cks
43110120
M10
120
26,0 - 33,5
6,6 / 5
24,65 / 10,58
0,5 Cks
7100 g / Cks
43110130
M10
130
32,0 - 39,5
6,6 / 5
24,65 / 10,58
0,5 Cks
7620 g / Cks
43110140
M10
140
32,0 - 39,5
6,6 / 5
24,65 / 10,58
0,5 Cks
8270 g / Cks
43110150
M10
150
32,0 - 39,5
6,6 / 5
24,65 / 10,58
0,5 Cks
8650 g / Cks
43110160
M10
160
32,0 - 39,5
6,6 / 5
24,65 / 10,58
0,5 Cks
9100 g / Cks
43110180
M10
180
32,0 - 39,5
6,6 / 5
24,65 / 10,58
0,5 Cks
10100 g / Cks
43110200
M10
200
32,0 - 39,5
6,6 / 5
24,65 / 10,58
0,5 Cks
11100 g / Cks
43110220
M10
220
45,0 - 52,5
6,6 / 5
24,65 / 10,58
0,25 Cks
12110 g / Cks
43110240
M10
240
45,0 - 52,5
6,6 / 5
24,65 / 10,58
0,25 Cks
13140 g / Cks
43110260
M10
260
45,0 - 52,5
6,6 / 5
24,65 / 10,58
0,25 Cks
14150 g / Cks
43110280
M10
280
45,0 - 52,5
6,6 / 5
24,65 / 10,58
0,25 Cks
16150 g / Cks
43110300
M10
300
45,0 - 52,5
6,6 / 5
24,65 / 10,58
0,25 Cks
17250 g / Cks
43112050
M12
50
30,0 - 38,75
8,75 / 7
30,65 / 12,7
0,5 Cks
6110 g / Cks
43112060
M12
60
30,0 - 38,75
8,75 / 7
30,65 / 12,7
0,5 Cks
6960 g / Cks
43112070
M12
70
30,0 - 38,75
8,75 / 7
30,65 / 12,7
0,5 Cks
7540 g / Cks
43112080
M12
80
30,0 - 38,75
8,75 / 7
30,65 / 12,7
0,5 Cks
8550 g / Cks
43112090
M12
90
30,0 - 38,75
8,75 / 7
30,65 / 12,7
0,5 Cks
9000 g / Cks
43112100
M12
100
30,0 - 38,75
8,75 / 7
30,65 / 12,7
0,5 Cks
9710 g / Cks
43112120
M12
120
30,0 - 38,75
8,75 / 7
30,65 / 12,7
0,25 Cks
11110 g / Cks
43112140
M12
140
36,0 - 44,75
8,75 / 7
30,65 / 12,7
0,25 Cks
12350 g / Cks
43112160
M12
160
36,0 - 44,75
8,75 / 7
30,65 / 12,7
0,25 Cks
13860 g / Cks
43112180
M12
180
36,0 - 44,75
8,75 / 7
30,65 / 12,7
0,25 Cks
15350 g / Cks
43112200
M12
200
36,0 - 44,75
8,75 / 7
30,65 / 12,7
0,25 Cks
16790 g / Cks
43112220
M12
220
49,0 - 57,75
8,75 / 7
30,65 / 12,7
0,25 Cks
18230 g / Cks
43112240
M12
240
49,0 - 57,75
8,75 / 7
30,65 / 12,7
0,25 Cks
19600 g / Cks
43112260
M12
260
49,0 - 57,75
8,75 / 7
30,65 / 12,7
0,25 Cks
20970 g / Cks
43112280
M12
280
49,0 - 57,75
8,75 / 7
30,65 / 12,7
0,25 Cks
22360 g / Cks
43112300
M12
300
49,0 - 57,75
8,75 / 7
30,65 / 12,7
0,25 Cks
23850 g / Cks
43112320
M12
320
49,0 - 57,75
8,75 / 7
30,65 / 12,7
0,25 Cks
25410 g / Cks
43112360
M12
360
49,0 - 57,75
8,75 / 7
30,65 / 12,7
0,25 Cks
28530 g / Cks
43116140
M16
140
44 - 54
11,2 / 9
38,8 / 15,7
0,1 Cks
24060 g / Cks
43116160
M16
160
44 - 54
11,2 / 9
38,8 / 15,7
0,1 Cks
26800 g / Cks
43116180
M16
180
44 - 54
11,2 / 9
38,8 / 15,7
0,1 Cks
28500 g / Cks
43116200
M16
200
44 - 54
11,2 / 9
38,8 / 15,7
0,1 Cks
32300 g / Cks
43116220
M16
220
57 - 67
11,2 / 9
38,8 / 15,7
0,1 Cks
34600 g / Cks
43116240
M16
240
57 - 67
11,2 / 9
38,8 / 15,7
0,1 Cks
37000 g / Cks
43116260
M16
260
57 - 67
11,2 / 9
38,8 / 15,7
0,1 Cks
40100 g / Cks
43116280
M16
280
57 - 67
11,2 / 9
38,8 / 15,7
0,1 Cks
42700 g / Cks
43116300
M16
300
57 - 67
11,2 / 9
38,8 / 15,7
0,1 Cks
45200 g / Cks
43116320
M16
320
57 - 67
11,2 / 9
38,8 / 15,7
0,1 Cks
47800 g / Cks
43116340
M16
340
57 - 67
11,2 / 9
38,8 / 15,7
0,1 Cks
50400 g / Cks
43116360
M16
360
57 - 67
11,2 / 9
38,8 / 15,7
0,1 Cks
53100 g / Cks
43116380
M16
380
57 - 67
11,2 / 9
38,8 / 15,7
0,1 Cks
55700 g / Cks
43116400
M16
400
57 - 67
11,2 / 9
38,8 / 15,7
0,1 Cks
58300 g / Cks

Dokumenty k produktu

katalog-valenta
Zobrazit v katalogu

Podobné produkty

Matice prodlužovací šestihranná - DIN 6334, ČSN 02 1604
Matice
Matice prodlužovací šestihranná - DIN 6334, ČSN 02 1604
Vruty do sádrokartonu - DVOUCHODÝ ZÁVIT - černý fosfát
Vruty
Vruty do sádrokartonu - DVOUCHODÝ ZÁVIT - černý fosfát
Matice klobouková (uzavřená) - DIN 1587, ČSN 02 1431
Matice
Matice klobouková (uzavřená) - DIN 1587, ČSN 02 1431
Matice s přírubou (s ozubeným límcem) - DIN 6923
Matice
Matice s přírubou (s ozubeným límcem) - DIN 6923
Kontrola kvality

Kvalitu kontrolujeme. Poradíme i vám.

Naše produkty detailně kontrolujeme jak z hlediska jakosti a složení materiálu, tak z hlediska kvality závitu. Jak si zpracování ověříte, poradíme i vám.

Více o kvalitě
Zakázková výroba

Řekněte si o výrobek na míru

Jsme předním evropským výrobcem spojovacích materiálů na míru. Vyberte si materiály i jejich jakost podle svých potřeb. Pošlete výkres nebo poptejte částečnou výrobu.

Více o zakázkové výrobě
Používáme cookies a osobní údaje, protože vám chceme nabídnout to nejlepší.
VŽDY AKTIVNÍ
Pro klíčové funkce webových stránek, jako jsou zabezpečení, správa sítě, přístupnost a základní statistiky o návštěvnících.
S tímto nastavením je stránka výkonnější a osobnější, protože nám cookies umožňují ukládat vaše nastavení a preference.
Umožňuje nám zlepšovat fungování webových stránek díky tomu, že víme, jak je používáte.
Díky tomu vám můžeme zobrazit na základě vašich preferencí personalizované nabídky, obsah a reklamy.
Upravit nastavení
