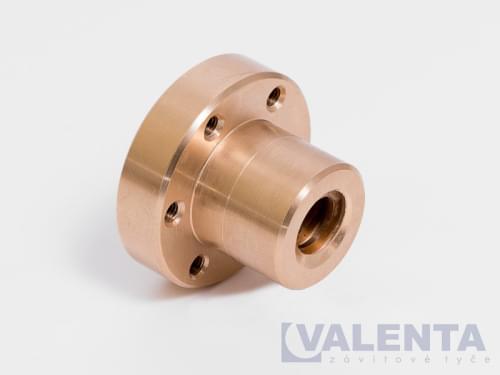

Trapézové matice BRONZOVÉ S PŘÍRUBOU

Trapézové matice BRONZOVÉ S PŘÍRUBOU

Trapézové matice s přírubou se vyrábí dle DIN 103, tolerance závitu 7H. Běžně používanými materiály pro výrobu bronzových matic jsou CuSn7ZnPb (Rg7) nebo CuSn8.
Materiál
bronz
Dokumenty k produktu
Zobrazit dokumenty
Trapézové matice BRONZOVÉ S PŘÍRUBOU
Trapézové matice BRONZOVÉ S PŘÍRUBOU

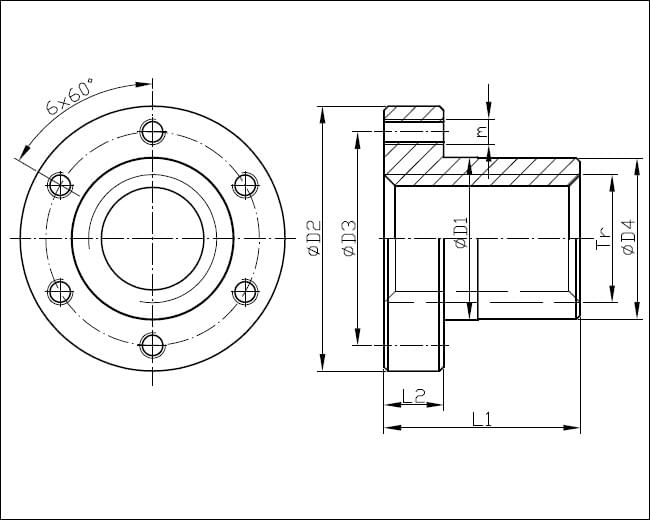

Výkres:
Trapézové matice BRONZOVÉ S PŘÍRUBOU výkres
Kód položky
Označení
Soupání
Rozměry matice
(D1 x L1) (mm)
Rozměry příruby
(D2 x L2) (mm)
D3 (mm)
D4 (mm)
Závit v přírubě
290122BP
Tr12
2
28 x 35
48 x 12
38
28
M5
29012BP
Tr12
3
28 x 35
48 x 12
38
28
M5
29012BPL
Tr12
3
28 x 35
48 x 12
38
28
M5
290143BP
Tr14
4
28 x 35
48 x 12
38
28
M5
290143BPL
Tr14
4
28 x 35
48 x 12
38
28
M5
29014BP
Tr14
4
28 x 35
48 x 12
38
28
M5
29014BPL
Tr14
4
28 x 35
48 x 12
38
28
M5
29016BP
Tr16
4
28 x 35
48 x 12
38
28
M5
29016BPL
Tr16
4
28 x 35
48 x 12
38
28
M5
29018BP
Tr18
4
28 x 35
48 x 12
38
28
M5
29018BPL
Tr18
4
28 x 35
48 x 12
38
28
M5
29020BP
Tr20
4
32 x 44
55 x 12
45
32
M6
29020BPL
Tr20
4
32 x 44
55 x 12
45
32
M6
29022BP
Tr22
5
32 x 44
55 x 12
45
32
M6
29024BP
Tr24
5
32 x 44
55 x 12
45
32
M6
29024BPL
Tr24
5
32 x 44
55 x 12
45
32
M6
29026BP
Tr26
5
38 x 46
62 x 14
50
38
M6
29026BPL
Tr26
5
38 x 46
62 x 14
50
38
M6
29028BP
Tr28
5
38 x 46
62 x 14
50
38
M6
29028BPL
Tr28
5
38 x 46
62 x 14
50
38
M6
29030BP
Tr30
6
38 x 46
62 x 14
50
38
M6
29030BPL
Tr30
6
38 x 46
62 x 14
50
38
M6
29032BP
Tr32
6
45 x 54
70 x 16
58
45
M6
29032BPL
Tr32
6
45 x 54
70 x 16
58
45
M6
29036BP
Tr36
6
45 x 54
70 x 16
58
45
M6
29036BPL
Tr36
6
45 x 54
70 x 16
58
45
M6
29040BP
Tr40
7
63 x 66
95 x 16
78
63
M8
29040BPL
Tr40
7
63 x 66
95 x 16
78
63
M8
29044BP
Tr44
7
63 x 66
95 x 16
78
63
M8
29044BPL
Tr44
7
63 x 66
95 x 16
78
63
M8
29048BP
Tr48
8
63 x 66
95 x 16
78
63
M10
29048BPL
Tr48
8
63 x 66
95 x 16
78
63
M10
29050BP
Tr50
8
72 x 75
110 x 18
90
72
M10
29050BPL
Tr50
8
72 x 75
110 x 18
90
72
M10
29060BP
Tr60
9
88 x 90
130 x 20
110
88
M12
29060BPL
Tr60
9
88 x 90
130 x 20
110
88
M12
29070BP
Tr70
10
95 x 105
140 x 22
120
95
M12
29070BPL
Tr70
10
95 x 105
140 x 22
120
95
M12

Dokumenty k produktu

katalog-valenta
Zobrazit v katalogu

Podobné produkty

Trapézové matice KRUHOVÉ
Trapézové matice
Trapézové matice KRUHOVÉ

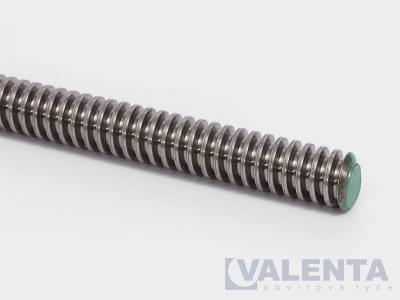

Trapézové tyče - trapézové šrouby - NEREZ - 1.4301 / AISI 304
