Trapézové matice KRUHOVÉ

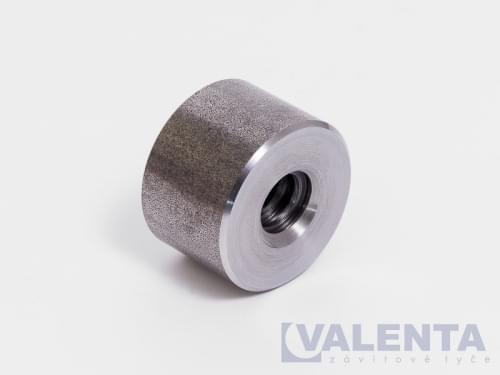

Trapézové matice KRUHOVÉ

Kruhové trapézové matice se vyrábí dle DIN 103, tolerance závitu 7H. Matice se vyrábí z automatové oceli (11SMnPb30, ČSN 11 109+Pb).
Materiál
automatová ocel
Dokumenty k produktu
Zobrazit dokumenty
Trapézové matice KRUHOVÉ
Trapézové matice KRUHOVÉ

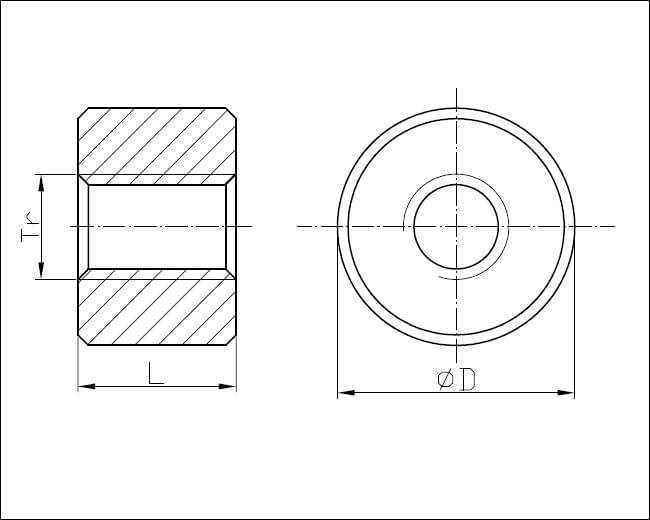

Výkres:
Trapézové matice KRUHOVÉ výkres
Kód položky
Označení
Provedení
Soupání
Rozměr (s x L) (mm)
29010
Tr10
ocel
3
22 x 15
290102
Tr10
ocel
2
22 x 15
290102L
Tr10
ocel
2
22 x 15
29010L
Tr10
ocel
3
22 x 15
29012
Tr12
ocel
3
26 x 18
29012L
Tr12
ocel
3
26 x 18
29014
Tr14
ocel
4
30 x 21
29014L
Tr14
ocel
4
30 x 21
29016
Tr16
ocel
4
36 x 24
29016L
Tr16
ocel
4
36 x 24
29016S355
Tr16
S355
4
36 x 24
29016S355L
Tr16
S355
4
36 x 24
29018
Tr18
ocel
4
40 x 27
29018L
Tr18
ocel
4
40 x 27
29020
Tr20
ocel
4
45 x 30
29020L
Tr20
ocel
4
45 x 30
29020S355
Tr20
S355
4
45 x 30
29020S355L
Tr20
S355
4
45 x 30
29022
Tr22
ocel
5
45 x 33
29022L
Tr22
ocel
5
45 x 33
29024
Tr24
ocel
5
50 x 36
29024L
Tr24
ocel
5
50 x 36
29024S355
Tr24
S355
5
50 x 36
29024S355L
Tr24
S355
5
50 x 36
29026
Tr26
ocel
5
50 x 39
29026L
Tr26
ocel
5
50 x 39
29028
Tr28
ocel
5
60 x 42
29028L
Tr28
ocel
5
60 x 42
29028S355
Tr28
S355
5
60 x 42
29028S355L
Tr28
S355
5
60 x 42
29030
Tr30
ocel
6
60 x 45
29030L
Tr30
ocel
6
60 x 45
29030S355
Tr30
S355
6
60 x 45
29030S355L
Tr30
S355
6
60 x 45
29032
Tr32
ocel
6
60 x 48
29032L
Tr32
ocel
6
60 x 48
29032S355
Tr32
S355
6
60 x 48
29036
Tr36
ocel
6
75 x 54
29036L
Tr36
ocel
6
75 x 54
29036S355
Tr36
S355
6
75 x 54
29036S355L
Tr36
S355
6
75 x 54
29040
Tr40
ocel
7
80 x 60
29040L
Tr40
ocel
7
80 x 60
29040S355
Tr40
S355
7
80 x 60
29040S355L
Tr40
S355
7
80 x 60
29042
Tr42
ocel
7
80 x 63
29044
Tr44
ocel
7
80 x 66
29044L
Tr44
ocel
7
80 x 66
29048
Tr48
ocel
8
90 x 72
29048L
Tr48
ocel
8
90 x 72
29050
Tr50
ocel
8
90 x 75
29050L
Tr50
ocel
8
90 x 75
29052
Tr52
ocel
8
90 x 78
29052L
Tr52
ocel
8
90 x 78
29055
Tr55
ocel
9
90 x 82
29055L
Tr55
ocel
9
90 x 80
29060
Tr60
ocel
9
100 x 90
29060L
Tr60
ocel
9
100 x 90
29070
Tr70
ocel
10
110 x 105
29070L
Tr70
ocel
10
110 x 105
29080
Tr80
ocel
10
120 x 110
29080L
Tr80
ocel
10
120 x 110

Dokumenty k produktu

katalog-valenta
Zobrazit v katalogu

Podobné produkty

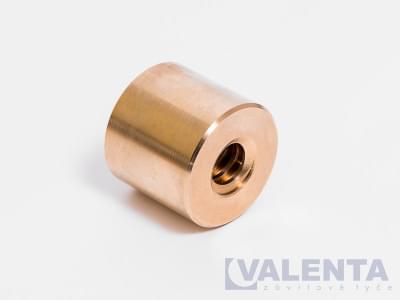

Trapézové matice KRUHOVÉ - Bronzové
Trapézové matice
Trapézové matice KRUHOVÉ - Bronzové

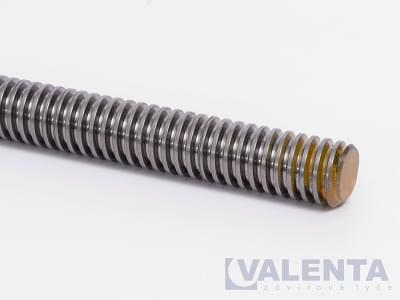

Trapézové tyče - trapézové šrouby - ocel C45
Trapézové tyče
Trapézové tyče - trapézové šrouby - ocel C45

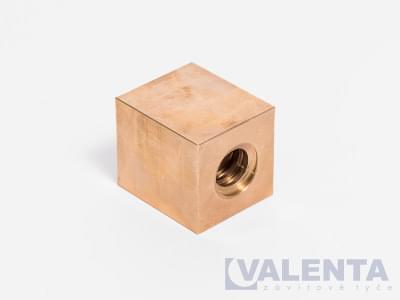

Čtvercové trapézové matice - bronzové
Trapézové matice
Čtvercové trapézové matice - bronzové

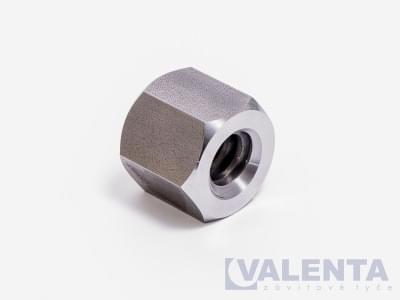

Trapézové matice ŠESTIHRANNÉ
