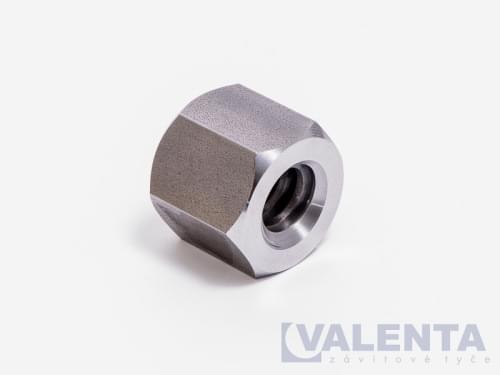

Trapézové matice ŠESTIHRANNÉ

Šestihranné trapézové matice se vyrábí dle DIN 103, tolerance závitu 7H. Matice se vyrábí z automatové oceli (11SMnPb30, ČSN 11 109+Pb).

Materiál

automatová ocel

Dokumenty k produktu

Zobrazit dokumenty

Trapézové matice ŠESTIHRANNÉ

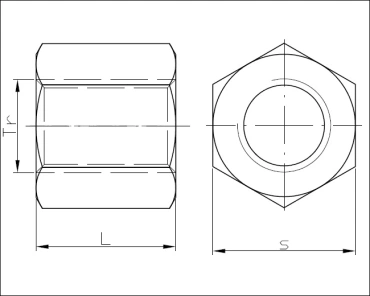

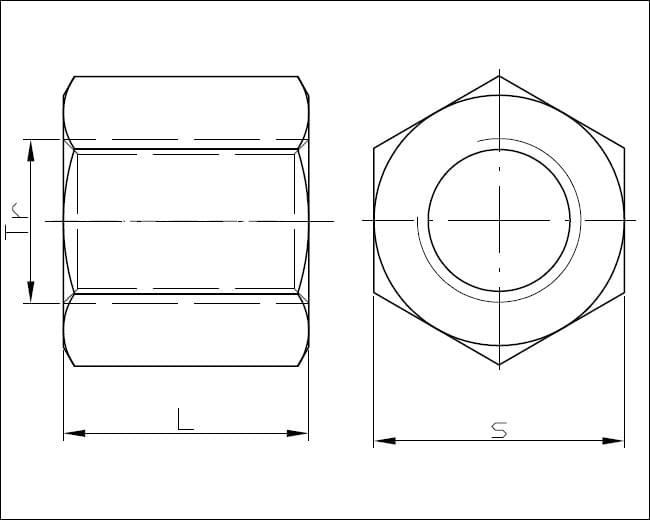

Výkres:

Kód položky

Označení

Provedení

Soupání

Rozměr (s x L) (mm)

290102H

Tr10

ocel

17 x 15

290102HL

Tr10

ocel

17 x 15

29010H

Tr10

ocel

17 x 15

29010HL

Tr10

ocel

17 x 15

29012H

Tr12

ocel

19 x 18

29012HL

Tr12

ocel

19 x 18

29014H

Tr14

ocel

22 x 21

29014HL

Tr14

ocel

22 x 21

29016H

Tr16

ocel

27 x 24

29016HL

Tr16

ocel

27 x 24

29018H

Tr18

ocel

27 x 27

29018HL

Tr18

ocel

27 x 27

29020H

Tr20

ocel

30 x 30

29020HL

Tr20

ocel

30 x 30

29022H

Tr22

ocel

30 x 33

29022HL

Tr22

ocel

30 x 33

29024H

Tr24

ocel

36 x 36

29024HL

Tr24

ocel

36 x 36

29026H

Tr26

ocel

36 x 39

29026HL

Tr26

ocel

36 x 39

29028H

Tr28

ocel

41 x 42

29028HL

Tr28

ocel

41 x 42

29030H

Tr30

ocel

46 x 45

29030HL

Tr30

ocel

46 x 45

29032H

Tr32

ocel

46 x 48

29032HL

Tr32

ocel

46 x 48

29036H

Tr36

ocel

55 x 54

29036HL

Tr36

ocel

55 x 54

29040H

Tr40

ocel

65 x 60

29040HL

Tr40

ocel

65 x 60

29044H

Tr44

ocel

x 66

29044HL

Tr44

ocel

65 x 66

29048H

Tr48

ocel

75 x 72

29048HL

Tr48

ocel

75 x 72

29050H

Tr50

ocel

75 x 75

29050HL

Tr50

ocel

75 x 75

29052H

Tr52

ocel

75 x 78

29052HL

Tr52

ocel

75 x 78

29055H

Tr55

ocel

75 x 82

29055HL

Tr55

ocel

75 x 80

29060H

Tr60

ocel

90 x 90

29060HL

Tr60

ocel

90 x 90

29070H

Tr70

ocel

90 x 105

29070HL

Tr70

ocel

90 x 105

Trapézové matice ŠESTIHRANNÉ
